（一）

PDM Partial Discharge Monitor
PDM局部放电监测系统
 产品简介：
    局部放电是当外加电压在电气设备中产生的场强，足以使绝缘部分区域发生放电，但在放电区域内未形成固定放电通道的现象。局部放电是局部过热、器件老化的预兆，会随着时间而增加。局部放电会破坏绝缘的分子结构，缩减绝缘的寿命，并可能引发重大事故。局部放电监测系统可以有效的监测和评估电气设备是否有局部放电现象和绝缘是否有损。
 PDM局部放电监测系统的用途：


发电机和电动机及各种旋转机械的定子线圈
电容
其它各类电压等级的高压电气设备的局部放电的监测与分析
变压器、互感器及其套管等附件
气体绝缘开关 (GIS)
电力电缆、接头、端子及附件

 模块化设计：
本系统采用模块化设计，通常由四部分组成：信号耦合采集、前置放大、信号分析输出、放电量校准，对每一部分又提供了多种组合单元。可以根据客户的需要和预算而自由组合，从而达到多功能、多用途的目的。主要可选模块如下：
多种耦合电容探头 – 用来在线测量局部放电现象。
安装系统 – 用来安装探头。
高频变流器 – 分离出局部放电的高频耦合。
多种前置放大器 –适用于不同的用户,带遥控电源和可控前置放大器。
选通器 – 为监测仪提供噪声过滤功能。
监测仪（4频道） – 用来获取和显示数据，可自动调频、储存、和对外同步。
扩频器（8频道）-- 用来增加为8个输入，2个输出频道。
8频监测仪（8频道）-- 提供4频监测仪的所有功能和真正的8频道平行获取。
TCP/IP – 提供外接或内建的RJ45连接方式。
调制器 – 提供外接的通讯方式。
室内机柜 – 可以摆放局部放电监测仪的各组成部件。
便携式移动箱 – 特制移动箱用来存放各部件。
控制软件 --  可以在电脑上遥控监测仪。
局放校正器 – 用来产生校正用的脉冲信号。
GPIB-USB转换 – 提供界面转换。
便携式控制器 – 装有控制软件的便携式控制器。
部分业绩：
    多年来我们为业界提供优质，可靠，灵活的局部放电监测产品，深受各界欢迎，部分用户例如：金陵电厂、镇海电厂、岳阳电厂、珠海电厂等等。

（二）

产品简介：
氢冷发电机组中，由于密封不严、压力失衡等种种原因，经常会引起发电机油系统中的密封油向氢系统的渗漏、窜入，甚至大量涌进。而发电机氢系统中的绝大多数监测和控制设备都不允许进油或水，如发电机绝缘过热监测仪、发电机氢气干燥器、发电机氢气纯度分析仪、发电机氢气湿度测试仪……等等。一旦进油，或排水不畅，轻则灵敏度下降；重则完全失效、报废，不得不耗费大量人力、物力进行清洗和更换。此问题长期困惑电厂工程技术人员和仪器制造厂商。我公司率先研制成的GHOP—1型发电机氢气监控设备防油水装置，可靠地彻底地解决了这一难题。当装置中渗入油或排水不畅时，会自动显示，提醒操作人员及时放油，排水。当装置中渗入的油或水达到设定液位后，本装置将立即自动切断进气，隔离被保护的设备，并发出超液位指示信号，提醒现场人员及时处理。
仪器结构与工作原理：

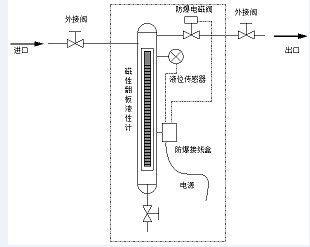

本装置由贮油筒、磁性翻板液位显示器、防爆型电磁阀、隔爆型液位自动控制开关和驱动电路、放油阀等部分组成。正常状态下，应打开进出口手动阀及电动控制阀门，保持气路畅通，不影响被保护仪器的正常工作。当氢气流中含有油汽或水汽时，该装置特殊的气路设计，使油汽自动分离，积聚在贮油筒中，并且有液位显示。操作人员应定期巡检，及时排油和水。万一贮油筒中积聚的油、水达到设定液位时，传感器发出信号，通过驱动电路，关闭进出口电动阀门，隔离被保护设备。本装置反应迅速，即使在系统大量涌油时，也能可靠及时地关断阀门。
产品特点：
开关和驱动电路封闭在防爆盒内，符合国际Ex dⅡBT4隔爆型装置要求。
能可靠地应用在氢气或其它可燃气体、粉尘环境中。
能在任何情况下可靠地保护后续设备，免受油、水的侵害。
本装置结构简单，安装方便，工作稳定可靠。
技术规范：



 美国发电机技术公司在发电机线圈短路监测和计算机分析服务等方面在世界上处于领导地位。它能帮助工程技术人员精确查明发电机内微小的振动的原因。它具有多种功能，运行稳定，质量可靠。同时，它具有友好的用户界面，可以对发电机提出预见性的修理意见，并鉴定转子重新绕线后的质量。
Rotor Winding Shorted Turn Analysis Systems
发电机转子线圈短路监测仪
 产品简介：
    发电机转子线圈匝间短路是由发电机转子中的绕组间绝缘失效引起的。随着发电机使用时间的增长，匝间短路出现的可能性越大。每一次停机与启动循环中产生的应力是引起匝间短路的特别重要的原因。重新绕制的线圈，在动态时，有时也会发生匝间短路。励磁线圈中的匝间短路可能会引起运行时限制负载，情况变得严重时，将有可能直接导致震动和停机。
    美国发电机技术公司是世界上著名的转子线圈短路监测仪的制造商，几十年来专门从事同步发电机与电动机转子匝间短路的监测，是国际知名发电机主机厂如GE，Siemens，和Mitsubishi的指定供应商。诺斯美电子技术有限公司是美国发电机技术公司的在华独 家总代理，长期以来为客户提供国际一流水准的发电机监控设备。

 匝间短路的危害：
在特定的负荷下，匝间短路时需要更大的励磁电流，降低效率。
较高的励磁电流引起较高的工作温度，降低可靠性。
励磁电流的变化会引起温度不均衡和转子的变形，进一步会引发转子振动。
匝间短路引起的不平衡将随负荷变化而变化，因而在特定的负荷下进行的补偿，不可能完全消除匝间短路引起的所有不平衡。
 转子线圈短路监测仪的特点：
能及时地发现转子线圈短路， 防止严重事故的发生。
能准确地发现短路所在的线圈，以及短路的匝数，缩短维修的时间。
技术先进，性能优越，准确性高。
几十年长期累积，经验丰富。
实践证明能长期安全可靠地运行。
一个电厂可以只配一台主机，每台发电机配一个传感器，总体成本低，但非常有效。
匝间短路的检测：

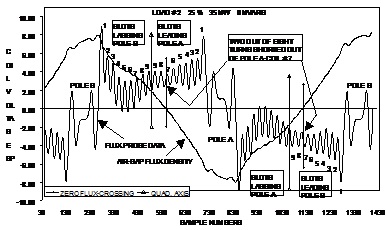

    新技术采用永久安装在定子槽楔上的气隙磁通探测元件。这个探测线圈对于转子表面经过它的时候产生的径向磁通密度的变化非常敏感，它的输出波形反映了转子径向气隙磁通密度随时间的变化速率，因而它极大地放大了径向磁通密度的斜率在瞬间的变化。转子径向气隙磁通由槽内转子线圈漏磁通所产生。因而转子径向气隙磁通密度正比于槽内转子线圈的实际有效的匝数，分析和计算磁通探测元件的波形就能发现匝间短路的情况。参见上图。成功的检测系统需要把失真系数从槽内漏磁通数据分离出去，并且能对数据进行精确的计算和分析。美国发电机技术公司有先进的电子系统，大量的数据库和科学的软件，在发电机线圈短路监测和计算机分析服务等方面始终处于在********水平。先进，准确，可靠的转子线圈短路监测仪是世界上绝大多数电厂和大型电动机用户的****。
9610式便携式监测仪：
    自从上世纪80年代开发成功以来，9610便携式监测仪经过多年来的不断改造，已发展成为全球电厂用来检测线圈短路的主力产品。9610式便携式监测仪由笔记本电脑同分析仪组成，方便可靠，可监控2台发电机运行。

G50可远程操控检测仪：
    G50是美国发电机技术公司的最新产品，可以不停地同时监控多达4台发电机。通过网络或VPN、监控和采集到的数据可以即时传送到远方。如需要，美国发电机技术公司的技术人员可以即时监测全球任何装有G50检测仪的发电机的状态，随时帮助电厂人员分析判断状况。

                                            （六）

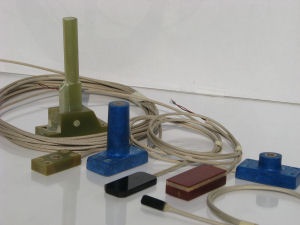

永久性空气间隔探头：
    永久性探头是根据不同的运用而制作的。采用正确的探头种类、灵敏度和尺寸，对有效采集数据非常重要。
临时性空气间隔探头：
    临时性探头是通过定子上的通风口深入到空气磁隙（air gap）中，不同于固定的探头必须在停机时安装。临时性探头可为那些面临匝间短路风险的发电机提供即时的监测方法。

                                          （七）

ABB和KUHLMAN ELECTRIC是全球发电机电流互感器行业中最知名的两家公司。KE公司自1894年成立以来就开始设计制造电流互感器，已向全世界的公用事业用户和制造厂商提供了超过30000个发电机电流互感器。ABB公司总部位于瑞士，作为电力行业的龙头企业，年销售产值超过300亿美元。自从2008年两家公司合并以来，ABB-KE已占据全球发电机电流互感器市场主导地位。我司负责ABB-KE公司的发电机电流互感器在中国的销售和服务。
产品简介：
    ABB-KE公司的电流互感器设计优秀，制作精良，设备先进，质量控制极其严格，是世界上许多大公司，如：西门子公司、西屋公司、GE公司、Mitsubishi公司、日立公司、东芝公司等的****供应商。产品符合EEE C57.13_1993  、 IEC 60044-1 、 IEC 60044-6 、 JEC 、 BS 和 Westinghouse PD SPEC 73450AA及业内的许多其它标准；其变比可高达50000：5。在中国进口电流互感器的市场上，ABB-KE占了绝对优势，在中国已有几千个２万５千安培以上的大电流互感器投入使用，反映良好。

产品特点：
铁芯大：意味着工作时磁场强度低，损耗小，发热小，精度高；短路时不易饱和，不易发生差分保护误动作。
铜线粗：意味着线圈内阻小，发热低，温升小，寿命长，短路电流承受能力强。
绝缘树脂或胶带厚：绝缘性能好。
精度高：精度在万分之一，远超同类产品。
测试项目多：比如屏蔽有效性测试试验（Shield Effectiveness Test）, 测量在发电机3相6根线的杂散磁场的干扰下，互感器的精度是否符合要求，而大多数同类产品均无此项测试。
产品试验：
    ABB-KE为了确保所有出厂的电流互感器在实际使用中都能有足够的精度，在互感器的设计、生产中严格执行了下列这些试验：
